方管3D校直校扭机
设备型号
:
SSM-1700-04
设备描述
:
用于直线导轨、微型导轨、方形导轨、V型导轨等跳动及扭曲检测,并进行校直。采用信仪自主研发的3D线激光传感器,对产品进行三维扫描及数据重建,获取产品弯曲度和扭曲度。采用非接触式测量,可适应各种外型的产品校直,实现柔性化、智能化校直。采用信仪自主研发针对各种轴产品的自动检测和智能调校算法,实现快速校直。
适用产品
适用产品
APPLICABLE PRODUCT

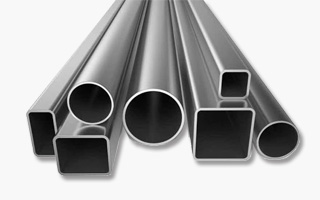

方管圆管
适用于方管圆管自动校直

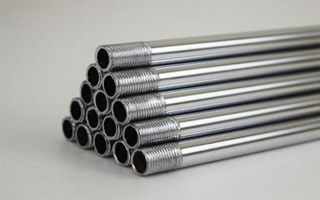

适用于螺纹圆管自动校直
螺纹圆管

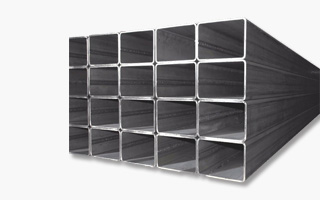

适用于方圆管自动校直
方管
产品参数
产品参数
PRODUCT PARAMETERS
设备名称
方管3D校直校扭机
设备型号
3DSSM-G-6000
检测方式
信仪线激光
3D
相机
校直方式
机械式矫正
适用直径范围
7mm×35mm
适用长度范围
1500 mm~6000 mm
最高测量精度
0.005 mm/m
最高校直校扭精度
0.03 mm/m
平均检测加调校节拍
60 秒/米(根据产品来料情况存在差异)
最大输出力
5吨
产品测量点数
整体扫描
产品校直点数
不限个数
上下料方式
桁架机器人、六轴机器人上下料(可选)
设备重量
5000KG
气源要求
0.4~0.7MPa
电源电压
380V 50Hz
额定功率
5KW
机器尺寸(W*D*H)
14000×1500×2500mm(可根据产品定制)
